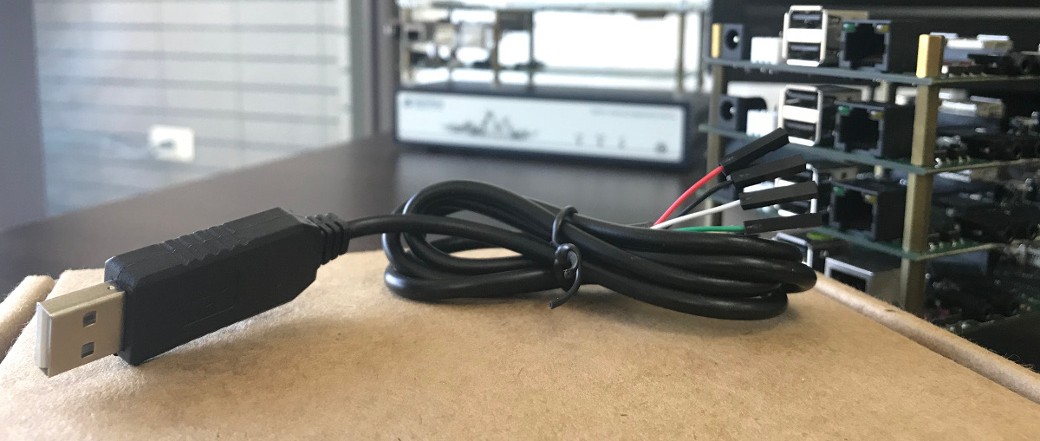

USB轉TTL序列傳輸線可在Linux和Windows作業系統中,執行虛擬終端機程式,例如Minicom或PuTTY,經由本機的USB介面,連線至遠端的TTL信號規格的RS-232或UART介面。 USB轉TTL序列傳輸線的一端爲USB Type-A接頭,信號規格相容於USB1.1,USB2.0和USB3.0。另一端爲四個分離的杜邦母接頭,信號分別爲:TXD(綠):TTL輸出訊號,VOL <= 0.4V,VOH >= 2.4V;RXD(白):TTL輸入訊號,VIL <= 0.8V,VIH >= 2.0V;GND(黑):0V;VCC(紅):+5V,輸出電流視USB端的VBUS而定,通常爲500mA(桌機)或100mA(筆電)。 USB轉TTL序列傳輸線採用PL2303相容USB to Serial橋接控制器,將全雙工的UART信號,轉換橋接至USB信號,功能完整且穩定可靠。Linux作業系統所需之驅動程式已包含於Linux核心中,不需另外安裝。Windows驅動程式可於下面列出之相關網站下載安裝。

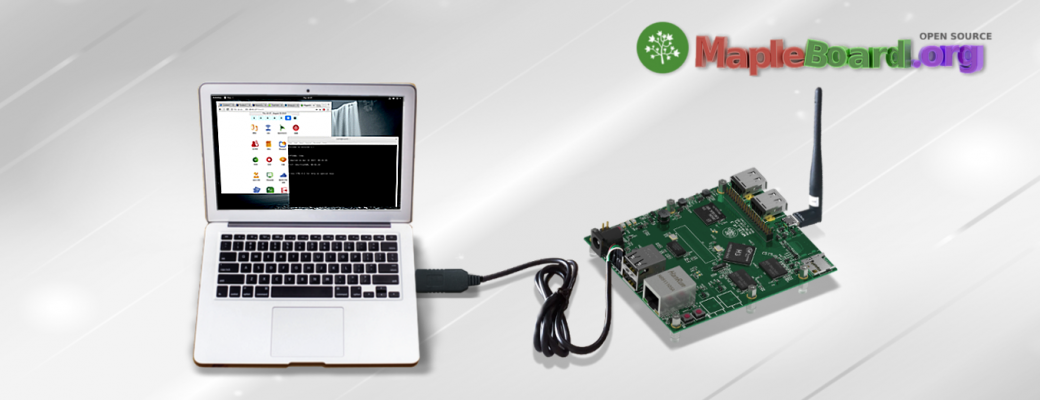

USB轉TTL序列傳輸線的應用包括:當遠端電腦無法用網路連線時,可用虛擬終端機連線至遠端電腦;主機板、單板電腦或嵌入式系統等具有UART接口時的開發偵錯;可接上適當之轉換接頭,作爲手機或平板電腦的刷機線。

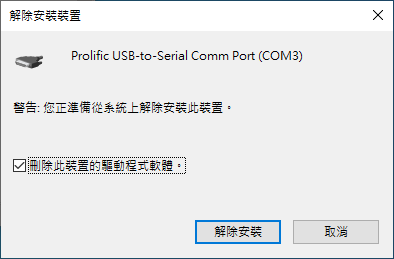

◾ 驅動程式: ● 作業系統Linux/Android:驅動程式已包含在Kernel中,可直接使用不需額外安裝。 ● 作業系統Windows:驅動程式安裝步驟如下 - 一、先將 “USB轉TTL序列傳輸線” 從個人電腦 USB Port 拔下。 二、徹底移除以前裝過的USB-to-Serial驅動程式,將 “刪除此裝置的驅動程式軟體” 打勾。 如果已經安裝過數個不同版本之USB-to-Serial驅動程式,必須一一移除。
三、從下列連結下載 “USB轉TTL序列傳輸線” 驅動程式後,解壓縮,執行安裝:

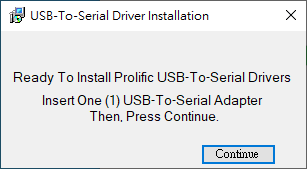

USB轉TTL序列傳輸線 Windows 驅動程式下載: http://avrtx.cn/download/USB%20driver/PL2303/pl2303_332102_64.zip 請按照下面文章設定上述驅動程式不自動更新,以保持和相容硬體版本一致: How to Prevent Windows Update from Updating Specific Device Driver in Windows 10 https://www.tenforums.com/tutorials/146562-prevent-windows-update-updating-specific-device-driver.html 四、看到下列對話視窗後,將“USB轉TTL序列傳輸線” 插入個人電腦 USB Port,並按下 Continue。

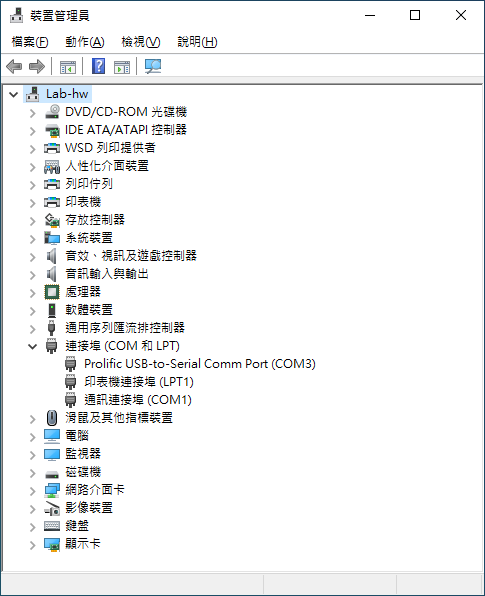

五、驅動程式安裝完成,重新啟動 Windows。 六、打開 Windows 裝置管理員,展開連接埠 (COM和LPT),檢視 USB-to-Serial Comm Port 是多少,例如 COM3。
七、在下列網址下載安裝 PuTTY:
https://the.earth.li/~sgtatham/putty/latest/w64/putty-64bit-0.73-installer.msi

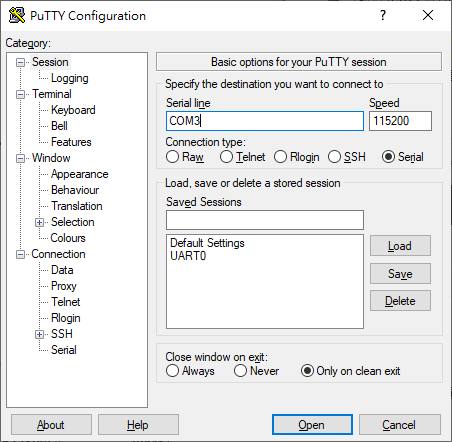

八、執行 putty.exe,在 PuTTY Configuration 對話視窗中,Connection type 選 Serial,Serial line 填入第六步驟檢視得到的連接埠, 例如 COM3,Speed 填入 115200。按下 Open 按鈕,即會跳出 PuTTY 終端機視窗。

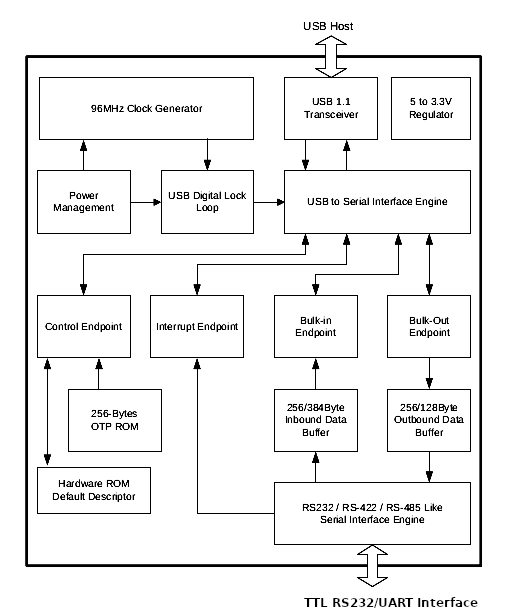

九、大功告成。 ◾ 功能方塊圖

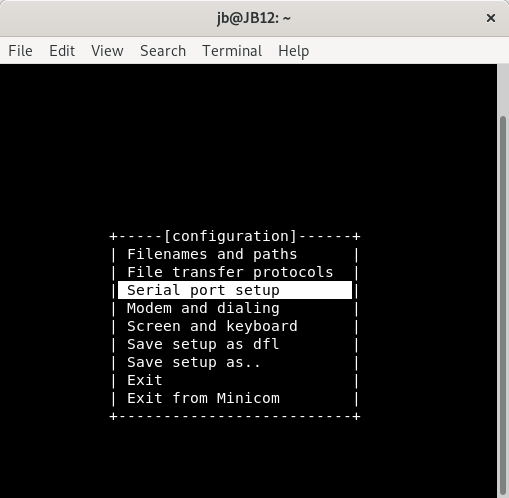

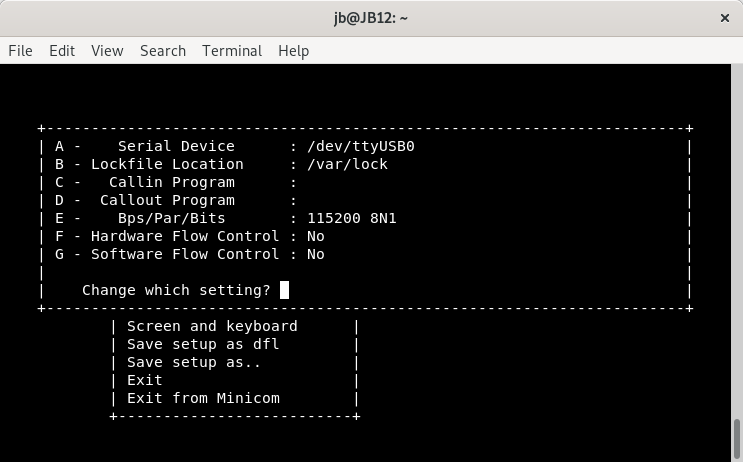

◾ 作業系統終端機設定圖 ● Linux:minicom
● Windows:PuTTY
◾ 產品規格 功能/描述 | USB 轉 TTL 序列傳輸線 | 內部IC控制器 | PL2303相容USB轉序列橋接控制器 | 傳輸線A端 | USB Type A 接頭 | | UHCI/OHCI (USB1.1) Host 相容 | | EHCI (USB 2.0) Host 相容 | | xHCI (USB 3.0) Host 相容 | 傳輸線B端 | 4個杜邦母接頭 | TXD(綠) | TTL輸出訊號,VOL <= 0.4V,VOH >= 2.4V | RXD(白) | TTL輸入訊號,VIL <= 0.8V,VIH >= 2.0V | GND(黑) | 0V | VCC(紅) | +5V | 線規(AWG) | 24 AWG | UART介面 | 全雙工收發 | | 支援5, 6, 7, 8字元 | | 支援奇, 偶, Mark, Space, 或 None parity 模式 | | 支援1, 1.5, 2 Stop 位元 | | 傳輸速率:75 bps 至 1.2M bps | 作業系統支援 | Linux,Windows XP/7/8/10 | 長度 | 1M | 色彩 | 黑色 | 封裝 | 1條 | 淨重 | 25g |
